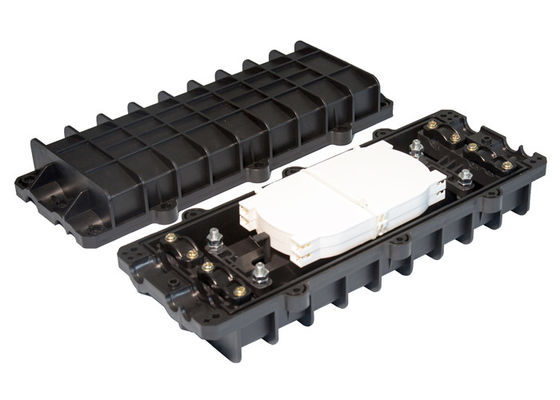

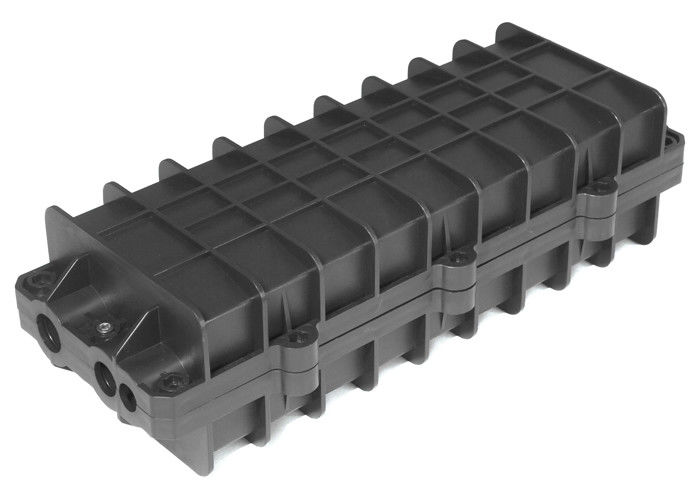

Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP

Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP

Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP
Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP

Большие изображения :  Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: OEM
Сертификация: ISO-9001
Номер модели: OEM
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: $+10.67+1pcs
Упаковывая детали: Упаковка коробки
Время доставки: 8
Условия оплаты: T/T, L/C, D/A, D/P, западное соединение, MoneyGram
Поставка способности: 500 + PCS + 7-суточный

Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP

описание
герметизируя стандарт: IP68 Диаметр кабеля волокна: Φ12.5mm~Φ23 mm
Размер: 420 × × 150 110 mm Количество волокна оптически: 12cores 24cores 48cores 96cores
Материал: PP Применение: ФТТХ
цвет: ЧЕРНОТА Среда прикладной программы: когда положенные накладные расходы, в трубопроводе, подполье или в колодце.
Высокий свет:

96 Core Fiber Optic Splice Enclosure

,

FOSC Fiber Optic Splice Enclosure

,

PP GPJ Fiber Splice Enclosure

Черная безопасность накладных расходов купола ядра закрытия GPJ 96 оптического волокна соединения FOSC





Применение:



    Закрытие оптического волокна соответствующее для сразу и дивергентного (один пункт 2, один пункт 3) соединения различных типов, структурных кабелей оптического волокна (одиночные волокно и лента) внутри диаметр, φ23mm, наверху, трубопровод, сразу хоронить и класть в колодец. В то же время, также соответствующее для соединения всех пластиковых местных кабелей телефона



Структурные особенности:



1. Все показатели эффективности этого продукта соотвествовать национального стандарта YD/T814-1996.

2. Наружная коробка сделана из импортированных высокопрочных проектируя пластмасс (ABS), высоконапорного инжекционного метода литья с дополнением против старения агентов, и форма прямоугольная форма с облегченной, высокой механической прочностью, сильной коррозионной устойчивостью, сопротивлением молнии, длинным сроком службы, etc. отличает.

3. Наружные тело и кабельный ввод коробки загерметизированы с резиной кремния, которая имеет надежное герметизируя представление, и легки повторно быть раскрытым и повторно использованным без потери.

4. Уникальная конфигурация штепсельной вилки позволяет потребителям сделать гибкие выборы основанные на фактическом числе используемых оптических кабелей.

5. Перекрытая структура сплавила поднос волокна и пластиковая большая ЭВМ в коробке делает проведение изоляции надежный, расширение емкости, и оптический кабель заземляя гибким, удобным и безопасным.

6. Компоненты и крепежные детали металла на вне коробки сделаны из нержавеющей стали, которая может встретить удобство и повторное пользование в различных окружающих средах.



Главные технические данные:

  • 1. Размеры (mm): 420 × 110 × 150
    2. Вес: 1.6kg
    3. Радиус погнутости стекловолокна: ≥40mm
    4. Дополнительная потеря диска стекловолокна: ≤0.01dB
    5. Сохраненная длина стекловолокна: ≥1.6m
    6. Максимальная емкость волокна: одиночное волокно: 96 ядров
    7. Применимый диапазон температур: -40~70
    8. давление Анти--стороны: ≥2000N/10cm
    9. Сопротивление удара: ≥20N.m



Деятельность:



    1. открытый и прокладка оптический кабель, извлекает наружную оболочку, внутреннюю оболочку, и сжать трубку, очистить и извлечь затир масла заполняя в кабеле, и выходит длина волокна 1,1 до 1,6 m и стального ядра 30 до 50 mm.

2. починка карта кабеля давления для того чтобы исправить оптический кабель, и в то же время исправить оптический кабель для того чтобы усилить стальное ядр.

3. Стекловолокно введено в поднос сплавливания соединяя, и теплоусаживающая трубка и термальная трубка сплавливания sleeved на любое одном из стекловолокон, который нужно соединить. После того как стекловолокно соединено, двинуты теплоотвод и термальная трубка сплавливания, и помещен сердечник стержня нержавеющей стали (или кварца) усиленный. Расположите соединение сплавливания стекловолокна в центр трубки предохранения от стекловолокна, нагрейте защитную трубку соотвественно, и сплавьте стекловолокно и защитную трубку в одно. Защищенный соединитель стекловолокна щелкнут в слот волокна (каждый соединяя диск можно оборудовать с 12 ядрами стекловолокна)).

4. распределите остальные стекловолокна равномерно в диске сплавливания стекловолокна соединяя, и аранжируйте спиральные стекловолокна со связями кабеля нейлона. Поднос соединения вообще использован снизу вверх. В конце концов стекловолокна соединены, покрывают крышку на верхнем слое подноса соединения и исправляют он.

5. обнаружьте местонахождение и используйте заземленный кабель самостоятельно согласно требованиям к проектирования.

6. обруч оптический кабель с лентой само-прилипателя. В то же время, конец кабельный ввод неиспользованной коробки соединителя со штепсельной вилкой. Закройте 2 части раковины и сжимайте болты нержавеющей стали. Необходимо что стресс болтов должен быть симметричен и равномерен до тех пор пока они полно не затягиваны.

7. положение и исправить вешалки для класть согласно кладя требованиям.

Приложение соединения оптического волокна ядра материала FOSC GPJ 96 PP 0



Список упаковки:



Тело коробки соединителя установленные штепсельные вилки 1: 6
лента Само-прилипателя 1 ткань крена истирательная: 1
Сваривая метка винт нержавеющей стали 1 части (M5 × 35): 12 набора
Ключ гнезда шестиугольника 1 ПК. Вешалка: 1 ПК.
Трубка стекловолокна теплоусаживающая 1 до 96; Связь кабеля: 1 до 40
