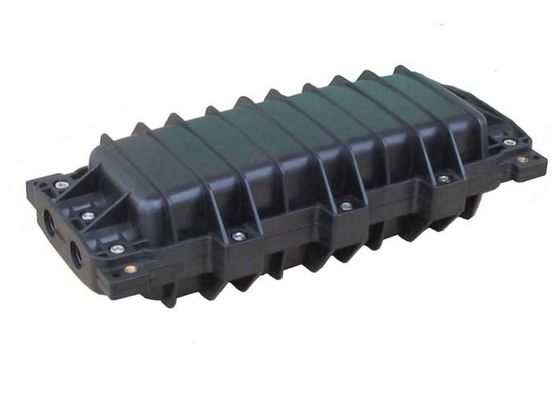

Закрытие кабельного сростка оптического волокна купола ядра GPJ 96, закрытие соединения волокна

Черная безопасность накладных расходов купола ядра закрытия GPJ 96 оптического волокна соединения FOSC

Применение:

Продукт можно приложить в прямой соединениях линии и линии ветвления (одного в 2, одно в 3) оптических кабелей внутри диаметр 22mm (φ), все типы и структуры, положенный наверху, в трубопроводе, подполье или в колодце. Между тем, он также приложен к соединению кабелей телефона города все-пластмассы.

Структурные особенности:

• Все индексы свойства в соответствии с национальным стандартом YD/T814-1996.
• Тело случая сделано из импортированных пластмасс инженерства высоко-интенсивности и сформировало форму с пластмассами прессформы под высоким давлением. Оно в форме ПОЛОВИННОГО прямоугольника, с преимуществами меньше веса, высокого механического срока службы интенсивности, коррозийной устойчивости, анти--thunderstruck и длинных.
• Вход тела и кабеля случая загерметизирован со слипчивой резиновой (не-вулканизированной) прокладкой и загерметизированной лентой. Надежная герметизируя возможность. Может быть открыто заново и легко поддерживать.
• уникальное решение 4 различных петель кабеля (φ12.5, φ17, φ20, φ22,) позволяет потребитель выбрать различный наружный диаметр согласно реальным условиям, его увеличивает надежность входа кабеля загерметизировало.

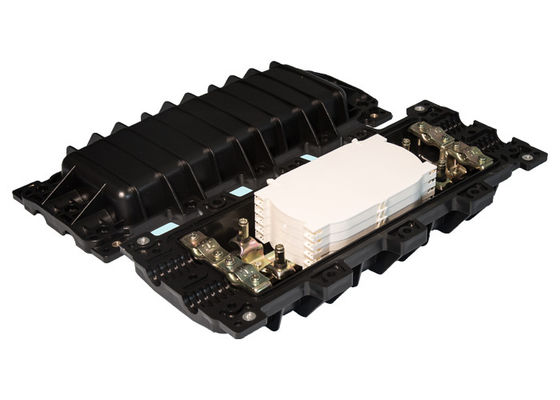

• перекрывая волокн-плавя поднос и отдельный блок земли изоляции делают решение ядров, расширяющ емкость и кабел-землистые гибкое, удобный и безопасный.
• наружный компонент металла и фиксируя блок сделаны из нержавеющей стали, так можно повторно использовать в различных окружающих средах.

Главные технические данные:

• Внешний размер: (length×width×height) 435×190×120
• вес: 2.5kg
• радиус замотки стекловолокна: : ≥40mm
• дополнительная потеря подноса волокна: ≤0.01dB
• длина волокна выведенная в поднос: ≥1.6m
• емкость волокна: одиночный: 96 ядров, в форме лент: 192 ядра
• работая температура: - 400 C | + 700 C
• боковое давлени-сопротивление:: ≥2000N/10cm
• удар-сопротивление: ≥20N.m

Деятельность:

• выберите петлю кабеля со свойственным наружным диаметром и позвольте ей пойти через оптический кабель. Слезьте кабель, примите с наружное и внутреннее снабжение жилищем, так же, как свободной трубки контракта, и помойте заполняя тавот, выходящ 1.1~1.6mfiber и 30~50mm стальное ядр.
• зафиксируйте карту кабеля отжимая и кабель, вместе с кабелем для того чтобы усилить стальное ядр. Если диаметр кабеля чем 10mm, то во первых свяжите пункт кабеля фиксируя с клейкой лентой до диаметра достигает 12mm, после этого зафиксируйте его.
• приведите волокно в плавить и соединяясь поднос, трубка контракта жары починки и жара плавят трубку до одно из соединяясь волокна. После плавить и соединять волокно, трубка и жара контракта жары движения плавят трубку и исправить нержавеющее (или кварц) для того чтобы усилить ручку ядра, убеждайтесь что соединяясь пункт в середине расквартировывая трубы. Нагрейте трубу для того чтобы сделать 2 в одно. Положите защищенное соединение в волокн-кладя поднос. (один поднос может положить 12 ядра)
• положите левое волокно в плавя и соединяясь подносе равномерно, и исправьте обматывая волокно со связями нейлона. Используйте подносы снизу вверх. В конце концов волокно было соединено, покрывает верхний слой и фиксирует его.
• расположите его и используйте провод земли в соответствии с планом проекта.
• герметизировать стопорное устройство кабеля приближая к входу закрытия соединения и соединению колец кабеля с лентой запечатывания. И близко неиспользованные входы со штепсельными вилками, с, который подвергли действию вогнутыми частями штепсельной вилки загерметизированной с лентами. После этого положите герметизируя отключения в герметизируя паз на стороны раковины и смажьте вогнутую часть входа тела между 2 частями раковины. После этого конец 2 части раковины и затянуть ее с болтами нержавеющей стали. Болты должны быть привинчены плотно со сбалансированной силой.
• согласно кладя требованию, положение и исправить вися инструмент.
